复合材料热压罐模具细节设计非常重要

2021-07-09 19:05:58

复合材料热压罐模具设计中细节设计非常重要,直接影响到模具使用的可操作性、方便性及自动化程度,甚至影响复合材料制件的质量。今天我们为您分享一下它都有哪些细节设计要求:


1、产品线:即产品的外形轮廓线,用于非数控切边时使用,决定了产品的外形尺寸的精度;设计时应考虑复合材料热压罐模具材料的膨胀因素作适当缩放处理,产品线的位置精度和宽度精度都需要根据复材制件外形尺寸精度要求定义在模具设计中。


2、铺贴线:由于制件边缘铺贴不完全齐整,以及流胶、挡胶条、打真空袋等因素导致固化后产品边缘质量不高,需要在产品线外一定距离开始铺贴,在制件上将留有一定余量待加工掉。同时,铺贴线用于无激光投影时手工铺贴定位,以控制铺贴余量,既不浪费太多的料,又能保证产品质量。通常铺贴线到产品线可留20~30mm。


3、靶标孔:用于手动铺贴时放置激光投影的靶标,以定位铺层区域。靶标孔按实测值即可,坐标值刻于模具上。

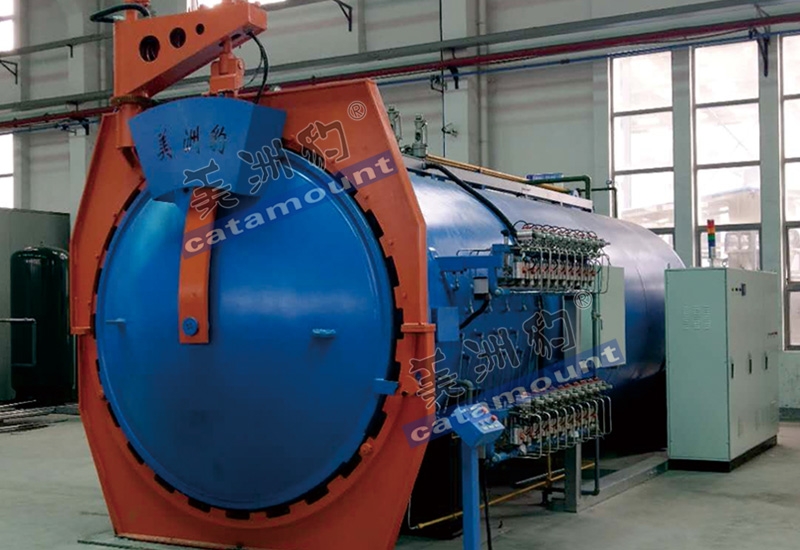

复合材料热压罐


4、基准孔:用于模具机加和检测时作为基准,精度要高,并保证可重复使用。基准孔坐标值通常刻于模具上便于使用。


5、复材制件定位孔:也叫制件工艺耳片孔,用于复材制件在脱模后检测、机加和装配时作定位基准,精度要求高。此孔需要有相应的钻模板来准确定位,钻孔需要在脱模前进行,孔应该在模具的法线方向。


6、自动铺带十字刻线:十字刻线中心用于自动铺带时目标定位,十字线中心点的坐标刻于模具上。


7、余量区:在铺贴线到模具边缘需要留有一定距离用于打真空袋及自动铺带退料。通常手工铺贴模具的余量区在100~200mm,而自动铺带则需要200~300mm。


8、人性化设计:模具设计时要考虑工装使用安全、便利,比如工装的高度要适于铺贴、检查;模具铺贴、搬运时要稳,不会有砸到的危险;当重量超过人工搬运的重量时,要设计辅助工装协助模具转运。
